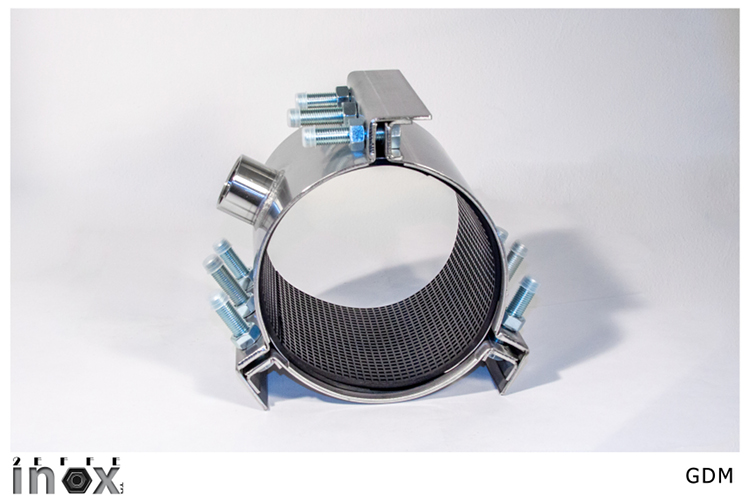

ART. GDM Collare di presa con derivazione filettata in due o tre settori (sp. nastro 1,5-2,5 mm)
Descrizione
Collare di presa con derivazione filettata (conforme al DIN 2999), ideale per rotture localizzate di tubazioni in polietilene e pvc, acciaio, ghisa e cemento.
Materiali
- Nastro Acciaio inox AISI 304 (a richiesta AISI 316).
- Tiranti, dadi e rondelle Acciaio zincato (tiranti inox o con trattamento Dacromet aumento 15%). A richiesta inox AISI 316.
- Guarnizioni Gomma NBR (conforme al D.M. 174) posizionatasu tutta la circonferenza, con profilo di contenimento.
| Codice Articolo | DN (pollici) | Derivazione Filettata | Larghezza (mm) | Settori n° | Tiranti n° |
|---|---|---|---|---|---|
| GDM 087-107 | 80 | da 3/4” a 2” | 150 | 2 | 4/M12 |
| GDM 105-135 | 100 | da 3/4” a 2” | 150 | 3 | 6/M12 |
| GDM 130-160 | 125 | da 3/4” a 2” | 150 | 3 | 6/M12 |
| GDM 157-187 | 150 | da 3/4” a 2” | 150 | 3 | 6/M12 |
| GDM 157/187 | 150 | da 2” 1/2 a 3” | 200 | 3 | 12/M12 |
| GDM 185-215 | 175 | da 3/4” a 2” | 200 | 3 | 12/M12 |
| GDM 185/215 | 175 | da 2” 1/2 a 3” | 300 | 3 | 12/M16 |
| GDM 200-230 | 200 | da 3/4” a 2” | 200 | 3 | 12/M12 |
| GDM 200/230 | 200 | da 2” 1/2 a 3” | 300 | 3 | 12/M16 |
| GDM 228-258 | 225 | da 3/4” a 2” | 200 | 3 | 12/M12 |
| GDM 228/258 | 225 | da 2” 1/2 a 3” | 300 | 3 | 12/M16 |
| GDM 258-288 | 250 | da 1” a 2” | 200 | 3 | 12/M12 |
| GDM 258/288 | 250 | da 2” 1/2 a 4” | 300 | 3 | 12/M16 |
| GDM 310-340 | 300 | da 1” a 2” | 200 | 3 | 9/M16 |
| GDM 310/340 | 300 | da 2” 1/2 a 4” | 300 | 3 | 12/M16 |
| GDM 360-390 | 350 | da 1” a 2” | 300 | 3 | 12/M16 |
| GDM 360/390 | 350 | da 2” 1/2 a 4” | 300 | 3 | 12/M16 |
| GDM 400-430 | 400 | da 1” a 2” | 300 | 3 | 12/M16 |
| GDM 400/430 | 400 | da 2” 1/2 a 4” | 300 | 3 | 12/M16 |
| GDM 430-460 | 425 | da 1” a 2” | 300 | 3 | 12/M16 |
| GDM 430/460 | 425 | da 2” 1/2 a 4” | 300 | 3 | 12/M16 |
| GDM 455-485 | 450 | da 1” a 2” | 300 | 3 | 12/M16 |
| GDM 455/485 | 450 | da 2” 1/2 a 4” | 300 | 3 | 12/M16 |
| Si realizza qualsiasi misura su richiesta | |||||
| Codice Articolo | DN (pollici) | Derivazione Filettata | Larghezza (mm) | Settori n° | Tiranti n° |
|---|---|---|---|---|---|
| GDM 505-535 | 500 | da 1” 1/2 a 2” | 300 | 3 | 12/M16 |
| GDM 505/535 | 500 | da 2” 1/2 a 4” | 500 | 3 | 18/M16 |
| GDM 550-580 | 525 | da 1” 1/2 a 2” | 300 | 3 | 12/M16 |
| GDM 550/580 | 525 | da 2” 1/2 a 4” | 500 | 3 | 18/M16 |
| GDM 560-590 | 550 | da 2” a 2” 1/2 | 300 | 3 | 12/M16 |
| GDM 560/590 | 550 | da 3” a 4” | 500 | 3 | 18/M16 |
| GDM 608-638 | 600 | da 2” a 2” 1/2 | 300 | 3 | 12/M16 |
| GDM 608/638 | 600 | da 3” a 4” | 500 | 3 | 18/M16 |
| GDM 655-685 | 650 | da 2” a 2” 1/2 | 300 | 3 | 12/M16 |
| GDM 655/685 | 650 | da 3” a 4” | 500 | 3 | 18/M16 |
| GDM 682-712 | 700 | da 2” a 2” 1/2 | 300 | 3 | 12/M16 |
| GDM 682/712 | 700 | da 3” a 4” | 500 | 3 | 18/M16 |
| GDM 735-765 | 700 | da 2” a 2” 1/2 | 300 | 3 | 12/M16 |
| GDM 735/765 | 700 | da 3” a 4” | 500 | 3 | 18/M16 |
| GDM 790-820 | 800 | da 2” a 2” 1/2 | 300 | 3 | 12/M16 |
| GDM 790/820 | 800 | da 3” a 4” | 500 | 3 | 18/M16 |
| GDM 898-928 | 900 | da 2” a 2” 1/2 | 300 | 3 | 12/M16 |
| GDM 898/928 | 900 | da 3” a 4” | 500 | 3 | 18/M16 |
| GDM 930-960 | 900 | da 2” a 2” 1/2 | 300 | 3 | 12/M16 |
| GDM 930/960 | 900 | da 3” a 4” | 500 | 3 | 18/M16 |
| GDM 1015-45 | 1000 | da 2” a 2” 1/2 | 300 | 3 | 12/M16 |
| GDM 1015/45 | 1000 | da 3” a 4” | 500 | 3 | 18/M16 |
| GDM 1040-70 | 1000 | da 2” a 2” 1/2 | 300 | 3 | 12/M16 |
| GDM 1040/70 | 1000 | da 3” a 4” | 500 | 3 | 18/M16 |
| Si realizza qualsiasi misura su richiesta | |||||
