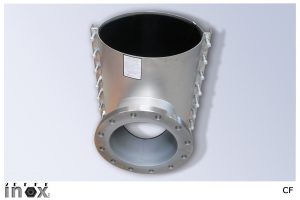

ART. CF Collare di presa con derivazione flangiata in due settori (sp. nastro 1,5-2,5 mm)

Posted: 28 Febbraio 2014/Under: Collari di presa con derivazione flangiata/By: 2EffeA


Descrizione

Collare di presa con derivazione flangiata (conforme al DIN 2999), ideale per rotture localizzate di tubazioni in acciaio, ghisa e cemento.

Materiali

  • Nastro Acciaio inox AISI 304 (a richiesta AISI 316).
  • Tiranti, dadi e rondelle Acciaio zincato (tiranti inox o con trattamento Dacromet aumento 15%). A richiesta inox AISI 316.
  • Guarnizioni Gomma NBR (conforme al D.M. 174) posizionata su tutta la circonferenza, con profilo di contenimento.
  • Flange In ferro con foratura ASA 150 o DIN PN/10/16 secondo specifiche richieste. A richiesta in acciaio inox AISI 316.
Codice Articolo DN (pollici) Derivazione Flangiata Larghezza (mm) Tiranti n°
CF 074-088 70 da DN 40 a DN 50 200 8/M12
CF 087-098 80 da DN 40 a DN 50 200 8/M12
CF 087-107 80 da DN 40 a DN 65 200 8/M12
CF 108-122 100 da DN 40 a DN 50 200 8/M12
CF 108/122 100 da DN 65 a DN 80 200 8/M12
CF 135-153 125 da DN 40 a DN 80 200 8/M12
CF 135/153 125 da DN 100 a DN 125 300 8/M16
CF 166-184 150 da DN 40 a DN 80 200 6/M16
CF 166/184 150 da DN 100 a DN 125 300 8/M16
CF 195-212 175 da DN 40 a DN 80 200 6/M16
CF 195/212 175 da DN 100 a DN 125 300 8/M16
CF 217-234 200 da DN 40 a DN 80 200 6/M16
CF 217/234 200 da DN 100 a DN 125 300 8/M16
CF 217×234 200 da DN 150 a DN 175 500 12/M16
CF 245-264 225 da DN 40 a DN 80 200 6/M16
CF 245/264 225 da DN 100 a DN 125 300 8/M16
CF 245×264 225 da DN 150 a DN 200 500 12/M16
CF 270-288 250 da DN 40 a DN 80 200 6/M16
CF 270/288 250 da DN 100 a DN 125 300 8/M16
CF 270×288 250 da DN 150 a DN 200 500 12/M16
CF 295-310 275 da DN 40 a DN 80 200 8/M12
CF 295/310 275 da DN 100 a DN 125 300 8/M16
CF 295×310 275 da DN 150 a DN 200 500 12/M16
CF 322-337 300 da DN 40 a DN 125 300 8/M16
CF 322/337 300 da DN 150 a DN 200 500 12/M16
CF 355-375 350 da DN 40 a DN 125 300 8/M16
CF 355/375 350 da DN 150 a DN 200 500 12/M16
CF 400-425 400 da DN 80 a DN 200 500 12/M16
CF 400/425 400 da DN 225 a DN 300 700 16/M16
CF 455-480 450 da DN 100 a DN 200 500 12/M16
CF 455/480 450 da DN 225 a DN 300 700 16/M16
CF 500-525 500 da DN 100 a DN 200 500 12/M16
CF 500/525 500 da DN 225 a DN 300 700 16/M16
Si realizza qualsiasi misura su richiesta
